高速公路机电设备集中云监控系统解决方案
1 系统概述
随着信息技术的进步和互联网的快速发展,高速公路交通信息化、自动化程度也在迅速提高。高速公路沿线的各种收费站设备、隧道设备、路段机电系统设备不断增加,而且提供这些设备的厂家品牌众多、各自为政,缺乏统一的设备管理,当设备出现故障时维护人员要在不同的维护软件中切换,增加了高速维护人员的难度和工作量;高速公路机电设备集中云监控系统(以下简称EECM-System)是基于物联网、云计算、边缘计算等前沿技术构建的一套集设备运行状态采集、诊断、告警、定位、控制、管理、分析等功能于一体的智能化远程监控系统。EECM-System实现对高速公路各隧道、收费站、路段的机电设备进行实时在线监测、集中监控、故障预测、故障分析、迅速排障,保障机电设备稳定运行、提高运维效率,降低运维工作量,在提高这些机电设备的在线率、完好率的同时可以为用户创造可观的经济效益、社会效益。
2 系统特点
n 集中监控,集中管理
n 云运维,云监控
n 智能分析,预测运维,提前预警
n 低功耗网络设计,节省网络开销
n 能效管理系统
n 边缘和云端结合,降低部署成本,提升分析效率
n 支持多种网络接口连接监控主机,预留扩展接口
n 手机APP
n 全量统一接入:支持不同品牌不同型号的各种机电设备无缝接入
n 使用阿里云服务, 构建稳定、高性能、高吞吐量的远程运维系统;
3、系统架构
4 系统关键设备

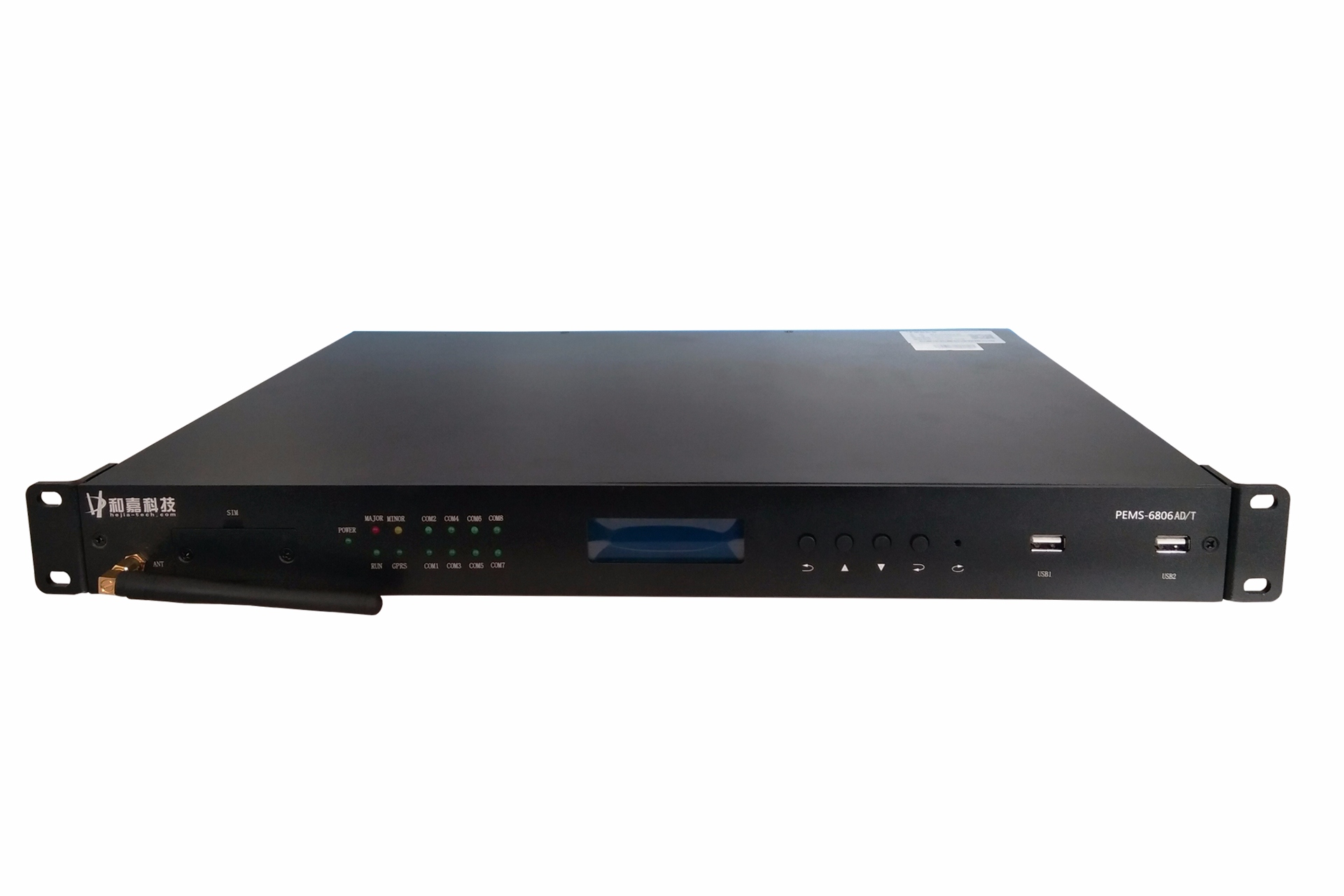

4.1 嵌入式监控主机
PEMS-6806AD/T机房环境及动力设备监控主机基于Linux平台开发,是我公司自主研发的采用高性能32位ARM处理器,基于嵌入式Linux平台,内置Web服务器,集数据采集、处理、存储、查询、事件告警、控制、网络通信为一体的新一代监控主机——嵌入式监控主机。能根据各种应用场合的具体需求灵活、快速配置,具有可靠性高、维护方便、界面美观、易用性强、扩展灵活的特点,是传统机房环境及动力设备监控主机的升级换代产品。
PEMS-6806AD/T机房环境及动力设备监控主机为您监视重要的环境因素与安全状况,监控内容包括:环境监控(温度、湿度、水浸、震动/倾斜、MDF、精密空调、普通空调、新风机、气体等);动力监控(配电、发电机、UPS、蓄电池、开关、防雷器等);安防监控(消防、门禁、视频等)。当传感器超出设置的值时,根据具体型号参数配置,系统可通过短信、电话、语音、声光、邮件、系统日志等多种方式提醒您。
PEMS-6806AD/T嵌入式监控主机可广泛应用于交通、金融、公安、部队、电信、电力、教育、水利等领域的安全防范。
4.2 智能综合电控柜
综合电控柜安装在监控系统道路摄像机和服务区广场摄像机处,为外场监控设备集中供电,具有电源监测、设备运行状态监测、设备远程复位、电源和信号防雷监测、柜内动力环境监测、防盗报警处理等功能,为外场摄像机、补光灯、IP网络广播功放、情报板、气象站等设备提供电源和网络传输服务,同时为外场监控系统数据传输所需要的工业以太网交换机、IP网络广播功放、电源防雷器、信号防雷器、光缆终端盒等提供必要防护和充足的安装空间。
综合电控柜的核心控制设备为物联网智能运维主机,实现对监控摄像机、补光灯、IP网络广播功放、情报板、气象站等设备的供电以及工业以太网交换机、防雷器、散热风扇、照明灯、温湿度等进行智能控制和运行状态的监测。当监测到摄像机出现无数据、不上传、网络中断等故障时,可以通过远程操作,对网络摄像机、交换机等关键设备进行断电、上电等操作,以保障设备稳定运行、提高设备的完好率、在线率,同时提高管理人员工作效率,实现机电设备的少人或无人值守,减少维护人员往返现场所需要的时间和费用。
4.3智能运维箱
智能运维箱安装在高速公路桥梁和服务区的外场设备处,抱杆安装。智能运维箱可以监测外接设备的实时电压、电流、能耗情况、通信状态,当出现网络中断、市电中断、摄像机黑屏等告警时,智能运维箱能准确判断故障原因并通过后备电源和后备无线传输(GPRS/3G/4G/NB-IoT)及时上传监控中心通知运维人员处理,可以降低整体运维成本,提高维护工作效率,有利于维护工作的系统化和规范化管理。
智能运维箱集成交流供电接口、直流供电接口、网络传输接口、RS485接口,具有市电断电检测、网络故障检测、摄像机设备故障检测,支持设备用电监控、防雷监控、箱体内外温湿度监控、箱体外部光照度监控、防盗监控、开关门状态监控,可远程控制摄像机、补光灯、交换机、照明灯、声光报警器等设备的上下电操作。
